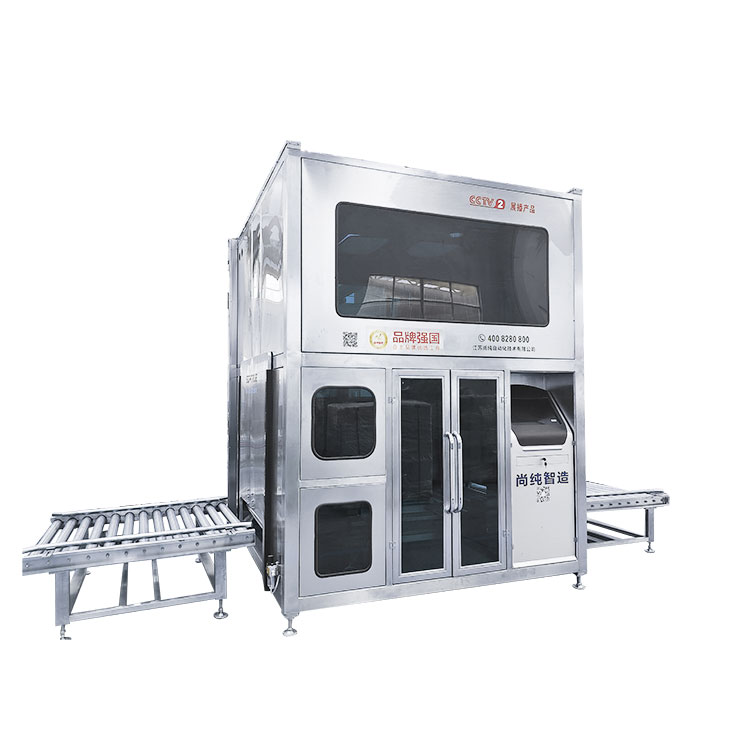

200L 1000L Visuel fuldautomatisk påfyldningsmaskine

(Udstyrets udseende vil variere afhængigt af den tilpassede funktion eller tekniske opgradering, afhængigt af det fysiske objekt.)

Somtrue er en professionel producent, der er forpligtet til at give globale kunder bedre produkter og tjenester. Vores 200L 1000L visuelle fuldautomatiske påfyldningsmaskine er ikke kun godt modtaget på hjemmemarkedet, men vandt også bred anerkendelse på det internationale marked. Gennem utrættelig indsats og kontinuerlig innovation fortsætter Somtrue med at forbedre sit tekniske niveau og produktionskapacitet for at imødekomme globale kunders voksende behov. Vi tror på, at vi gennem indsatsen og samarbejdet fra begge sider vil skabe en bedre fremtid! Uanset om det er en eksisterende kunde eller en ny partner, ser vi frem til at vokse sammen med dig og opnå større succes og præstation. Lad os møde udfordringen sammen, skabe større værdi for kunderne og dele branchens udvikling og fremskridt!

200L 1000L visuel fuldautomatisk påfyldningsmaskine oversigt:

Et intelligent emballagesystem specielt designet til 200L tønder i eksplosionssikkert miljø til 200L tønde (inklusive bakke) emballage. Ved hjælp af visuel søgemund kan den realisere den automatiske pakning af 200L tønde med automatisk åbning, automatisk dykning, automatisk hurtig påfyldning, automatisk lækage, automatisk tætningsgevinddæksel og andre hele processer.

Påfyldningshoveddelen vedtager en miljøbeskyttelsesramme, som kan se vinduet, og flytter automatisk døren ind og ud af spanden, som kan danne et lukket rum, når der fyldes. Den elektriske kontroldel af denne maskine består af PLC programmerbar controller, vejemodul, visuelt system osv., med stærk kontrolevne og høj grad af automatisering. Med funktionen uden tøndefyldning er ingen fyldning af tøndemundingen tilladt for at undgå spild og forurening af materialer, så den elektromekaniske integration af maskinen har været en perfekt ydeevne.

Arbejdsprincippet for vejning bruges til at realisere kontrollen af ​​påfyldningsmængden. Påfyldningsventilens åbningstid styres af den programmerbare styreenhed PLC, og materialet strømmer ind i (eller transporteres gennem pumpetilførslen) til beholderen. Påfyldningsafdelingen af ​​denne maskine realiserer hurtig påfyldning og langsom påfyldning gennem dobbelt tyk og tynd rørledning, og den langsomme påfyldningsflow er justerbar. Ved det første påfyldningstidspunkt åbnes den dobbelte rørledning på samme tid. Efter påfyldningsperioden stiger dykkercylinderen til tøndemundingspositionen, rårørledningen lukkes, og den tynde rørledning fortsætter med at fylde langsomt indtil den indstillede samlede påfyldningsvolumen. Automatisk centrifugering udføres ved slutningen af ​​påfyldningen.

Udstyret har et veje- og feedbacksystem, som kan indstille og justere den hurtige og langsomme påfyldningsvolumen.

Berøringsskærmen kan samtidigt vise den aktuelle tid, udstyrets kørestatus, påfyldningsvægt, kumulativ output og andre funktioner.

Udstyret har funktionerne alarmmekanisme, fejlvisning og hurtig behandlingsplan.

Påfyldningslinjen har funktionen af ​​låsesikring, påfyldningen stopper automatisk, og påfyldningen automatisk når påfyldningen er på plads.

Denne maskine er udstyret med hele låget, den enkelte side af spanden er åben, bevar naturlig ventilation; resten er lukket struktur, med vinduer, og udstyret med lille ventilation til manuel styring.

Denne maskine er fuldt lukket dæksel, med trykgrænseflade, kan mikrooplade udstyret, reducere den eksterne gas ind i udstyret.

Vigtigste tekniske parametre:

Visuelt positioneringssystem

Vision: ved hjælp af industrielt intelligent kamera, indlæst i den visuelle eksplosionsisoleringsmaskinekasse for at arbejde. Fra det intelligente kamera og PLC-styringskoordinatbevægelsen peger påfyldningspistolen mod løbsporten.3 D koordinatbevægelsessystem: styreskinnesystem og eksplosionssikker decelerationsmotor.

Hovedfunktion:

Automatisk søgning: visuel positionering, koordinering af bevægende systemsøgning, påfyldning af pistoldråber.

Hurtig og langsom dobbelthastigheds automatisk kvantitativ påfyldning: for at sikre påfyldningsnøjagtigheden og produktionskapaciteten;

Påfyldningsform: påfyldning på eller under væskeniveauet;

Den pneumatiske basisventil er altid helt åben, tilføj langsomt den forreste flowgrænse - sænk flowhastigheden af ​​påfyldningspistolens udløb;

Design af væskekop - minimer lækage af resterende væske efter perfusion;

Automatisk og manuel kvantitativ påfyldning - nem betjening og vedligeholdelse;

Automatisk peeling-funktion - overvinder indflydelsen af ​​inkonsekvente vægtfaktorer for påfyldning af beholder på nøjagtigheden;

Værdipunkt justerbar-kvantitativ fyldning tilpasset flere vægtområder;

Automatisk diagnose, fejlalarm - forbedre pålideligheden af ​​systemets arbejde;

Sikkerhedslås-spand på plads, sprøjtepistol nede; fyld pistolen topløb retur;

Selvlåsende kontrol-test dysen før påfyldning;

Produktindstillingslagring - kan gemme op til en række forskellige produkters vægtindstillingsværdi og relaterede perfusionsparametre;

Tolerancedetektering - automatisk registrering af påfyldningsfejlen;

Berøringsskærm-kinesisk grænseflade, intuitiv, praktisk indstilling.

Alarmalarm - Nøjagtig til fejlpunktet.

Automatisk kontrolsystem

Hele linjen er sammensat af flere PLC-systemer, som kan styres uafhængigt kontrolleret og låse hinanden. Det har funktionerne systemselvinspektion, fejlvisningsalarm, nøjagtighed, hastighed, output osv. Hvert system har sit eget menneske-maskine-interface, og alle parametre kan betjenes på menneske-maskine-grænsefladen. Giv et detaljeret flowdiagram for rørledningskontrolproces og logikdiagram.

Kan opbevare fyldmaterialetype, mængde batch, dato, vægt pr. tønde, opbevaringstid og andre optagefunktioner

Påfyldningssystem og åbent dækselsystem

Påfyldningspistolhoved: i form af ekstern blokering, vil automatisk dykke ned til løbsmundingen (bunden af ​​løbet) under påfyldningen og automatisk stige efter påfyldningen. Påfyldningspistolhovedet er et hult design, og materialet kan renses, efter at pistolhovedet er lukket for at forhindre materialesprøjt.

Den nederste del af påfyldningspistolhovedet er forsynet med en cylinderforlængende væskeplade. Efter påfyldningen hæver påfyldningshovedet sig, og drænpladen strækker sig for at forhindre materialet i at forurene paknings- og transportledningslegemet. Væsketilslutningsskiven er designet til frihåndsadskillelse, som kan skilles ad uden værktøj og er praktisk til rengøring.

Åbent dæksel, spin dæksel del: ved hjælp af virksomhedens patenterede teknologi, kan pakke det roterende dækselhoved og tøndeoverfladen lodret og kan være glat, let at åbne dækslet og spin dækslet, beskadig ikke dækslet, skader ikke dækslet , tæt dæksel tætningsgrad er høj.

Berøringsskærm og vejesystem

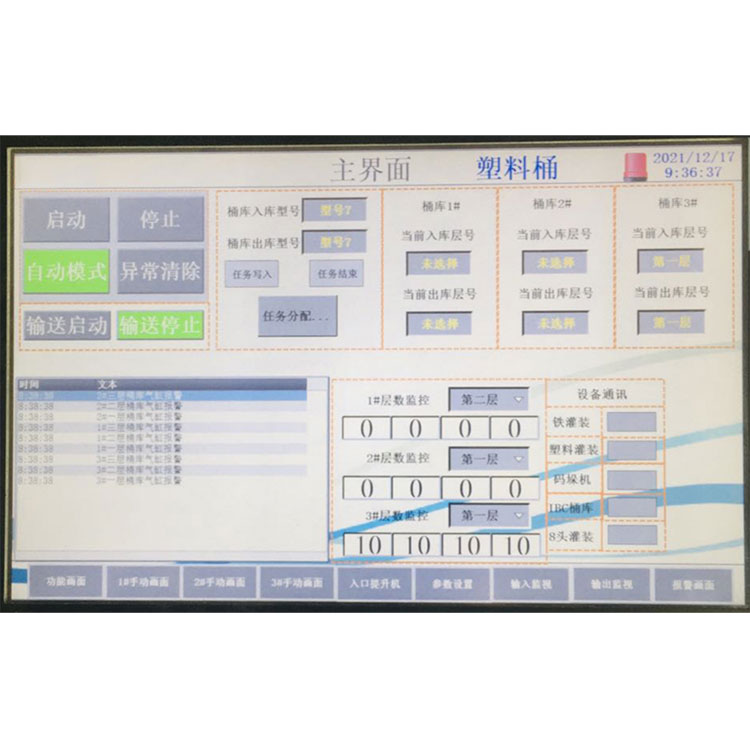

Materialepåfyldningsparameterindstilling og betjening via berøringsskærmen, enkel og intuitiv, og med temperaturvisning, fejldiagnose og alarm, promptfunktion. Den har hukommelseslagringsprogramfunktionen, kan gemme flere sæt parametre og kan se historiske data. Kan automatisk beregne måleafvigelsen og kan navngives efter forskellige programmer, ændre forskellige specifikationer eller ændre produktionskapaciteten, behøver kun at justere forskellige parametre, kan forbedre arbejdseffektiviteten. Vejesystemet vedtager den berømte amerikanske mærkesensor for at sikre påfyldningsnøjagtigheden. Derudover har systemet funktionen af ​​oliebeskyttelse, og sensoren er praktisk at installere, fjerne og reparere.

Skalaen bordet har en beskyttende funktion, når hovedet af pistolløbet, pistolhovedet automatisk returneres. Og beskyttet med maksimal påfyldningstid.

sikkerhedsaflåsning

Sikkerhedslås på foderstedet:

Installer knap nummer 1 og 2 ved fodring. Når bakken er placeret og transporteret på toppen, tryk på knap # 1, og derefter bærer samlebåndet mærket nr. 1 og leverer bakken til påfyldningsudstyret nr. 1.

Endnu en gang, når bakken er placeret og transporteret på bakken, skal du trykke på knappen nr. 2. Derefter bærer samlebåndet No.2 mærket og leverer bakken til No.2 påfyldningsudstyret.

Når nr. 1 påfyldning udtømmes, vil samlebåndet bære mærket nr. 1, og vil ikke gå til påfyldningsudstyret nr. 2 til næste station.

Fyldningssikkerhedslås:

satety  exit:

Når sikkerhedsdøren åbnes, skal du sætte den aktuelle handling på pause;

Efter at sikkerhedsdøren er lukket, fjernes den unormale adgangskontrol, og påfyldningen fortsætter med at fuldføre den normale drift.

Dykkerlås:

Uden for mundingen af ​​påfyldningsspanden genereres en unormal nedtryksalarm, og påfyldningshovedet stiger til den oprindelige position og løses ved manuel indgriben.

Fyldende overvægt:

Påfyldning test påfyldning overarbejde, hele maskinen stoppe påfyldning, alarm, manuel indgreb for at løse.

Påfyldning tilstopning alarm

Kameraet tager unormal alarm

Unormal indgående og udgående materialealarm
